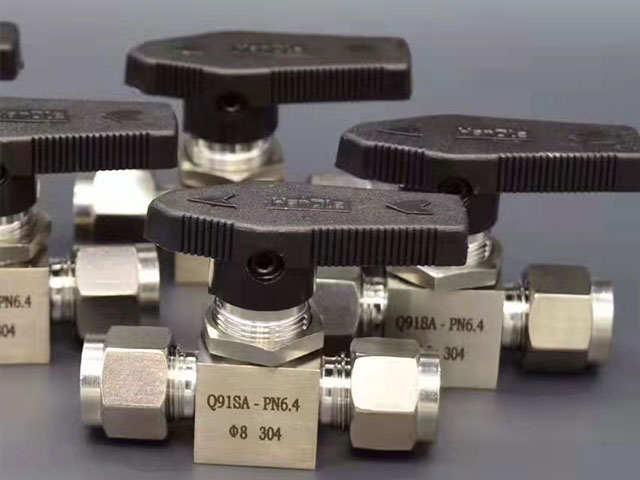

Q93SA-16~64P卡套式球閥
用途：
本閥適用于公稱壓力 PN≤6.4MPa，工作溫度≤120℃的管路中作啟閉用。
安裝：
此結構可以和管路的相應螺紋直接連接，還可訂配螺帽接管，直接焊接連接安裝。
性能參數：
公稱壓力 PN | 1.0~6.4MPa |
試驗壓力 PS | 7.4MPa |
工作介質 | 氣體、液體 |
主體材質 | 碳鋼、不銹鋼 |
主要連接尺寸：
公稱通徑DN | 3 | 6 | 10 | 15 | 20 |
長度L | 86 | 86 | 114 | 140 | 142 |
DW | 6/8/10 | 12/14 | 18 | 22 | 28 |
高度H | 49 | 49 | 52 | 66 | 75 |
手輪尺寸W | 110 | 110 | 130 | 130 | 140 |
