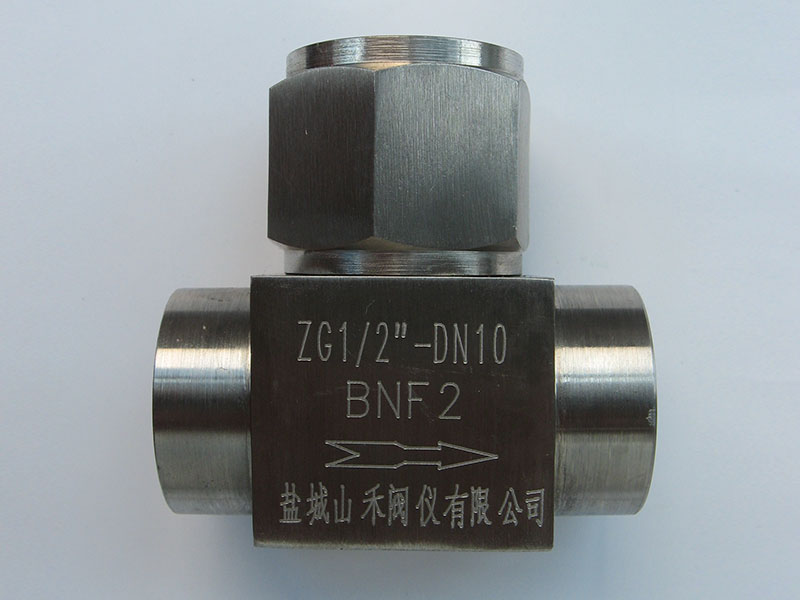

S19H-16-40 S49H-16-40熱動力疏水閥
用途：
本閥適用于公稱壓力 PN1.6~4MPa，工作溫度≤200℃的管路中作啟閉用。
安裝：
此結構可以和管路的相應螺紋直接連接，還可訂配螺帽接管，直接焊接連接安裝。
性能參數：
公稱壓力 PN | 1.6~4MPa |
試驗壓力 PS | 2.4~6MPa |
工作介質 | 蒸汽 |
主體材質 | 碳鋼 |
主要連接尺寸：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 |
長度L | 150 | 150 | 150 | 230 | 230 |
D | 95 | 105 | 115 | 135 | 145 |
D1 | 65 | 75 | 85 | 100 | 110 |
高度H | 87 | 87 | 87 | 105 | 105 |
Z-d | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 |
